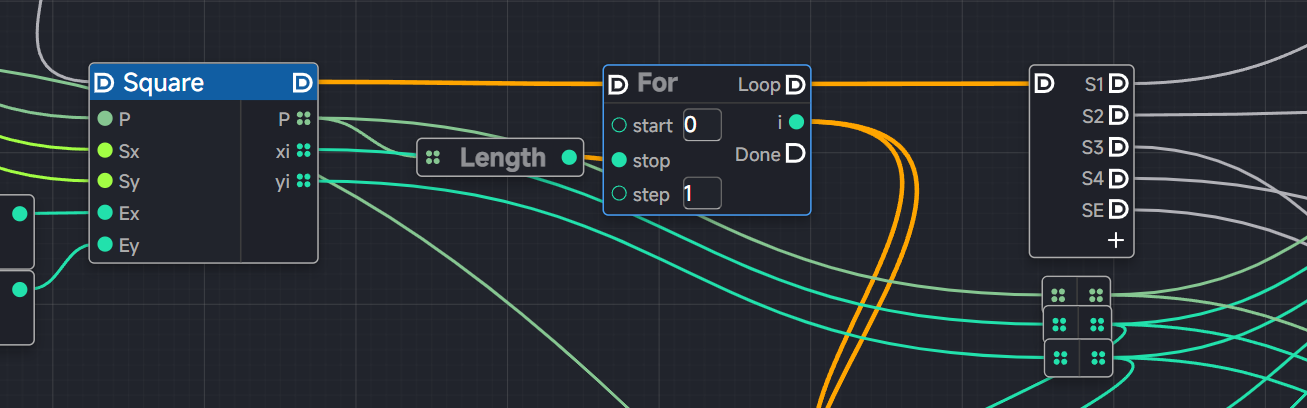

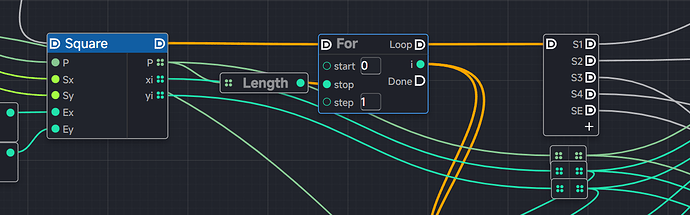

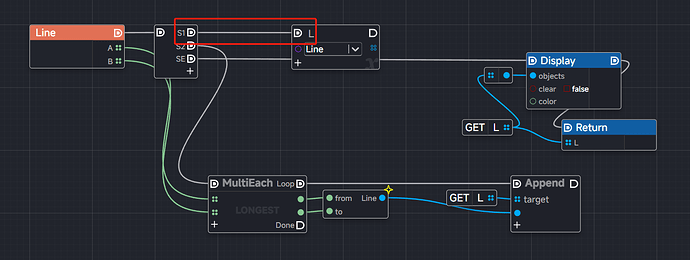

看懂了流程线（下图中红框所示），就等于看懂了程序的运行逻辑，本贴我们针对流程线给大家展开详细的论述
首先，流程线决定了各个功能模块的先后结算次序
开发者在链接流程线的时候，脑海所想是“这个程序我要先运行什么，后运行什么……”
可见流程线的控制和编辑，就是在控制这个程序的主体逻辑。
流程线的结算次序逻辑有以下几种常见形态：

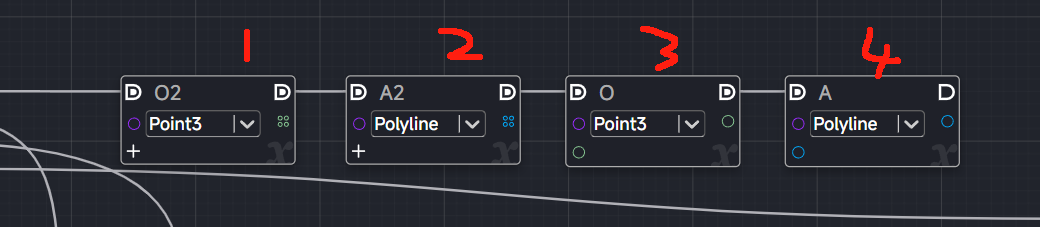

第一种，常规顺序结算
从左往右依次运行结算，这种很常见也容易理解。

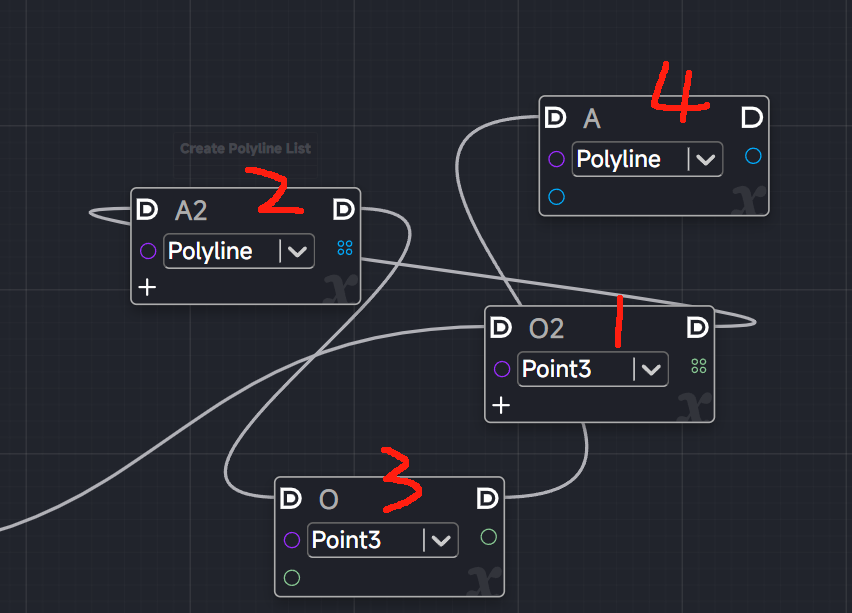

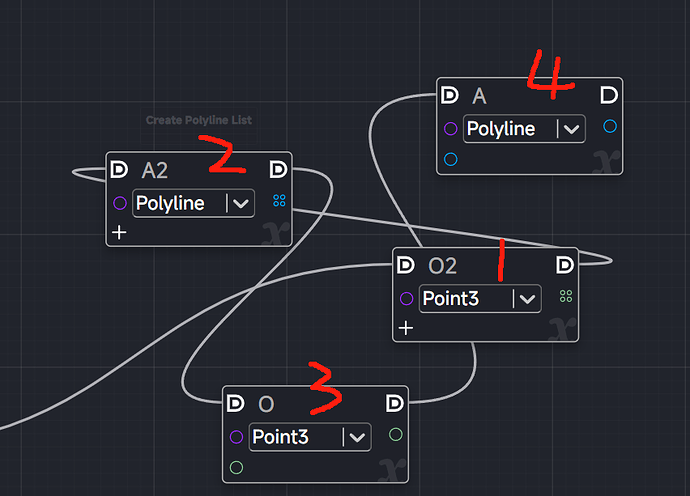

当然如果你很不性遇见了这样的流程连线，也可以通过检查流程线确定程序运行的次序:)
第二种，分步骤结算

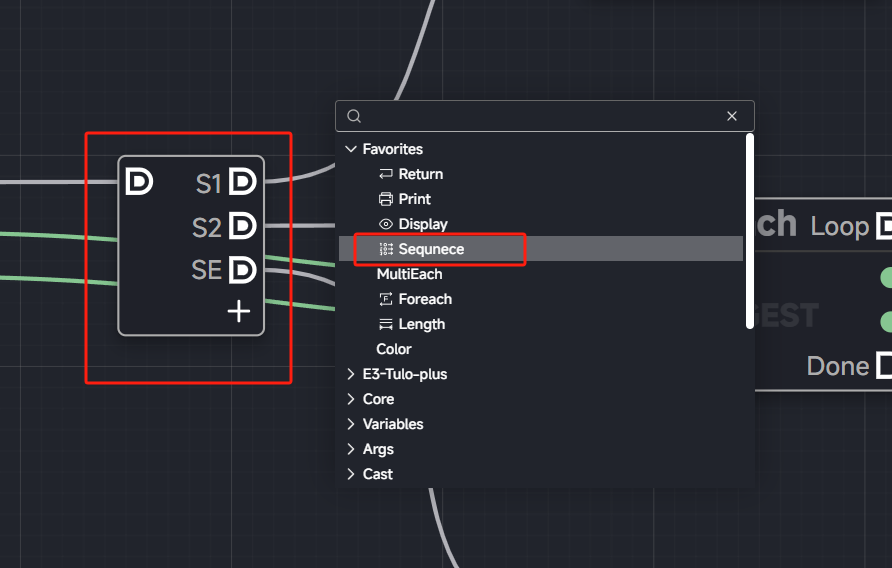

日常开发中，Sequence的运用非常重要，它意味着开发者在给程序设计框架，也就是运行的步骤。
从Sequence分流出来的流程输出端有明确的运行步骤顺序，先执行S1、再执行S2……最后执行SE，我们可以利用这个功能让程序的流程更加清晰，每个步骤独立成一个功能组团和其他组团不发生流程上的交叉。

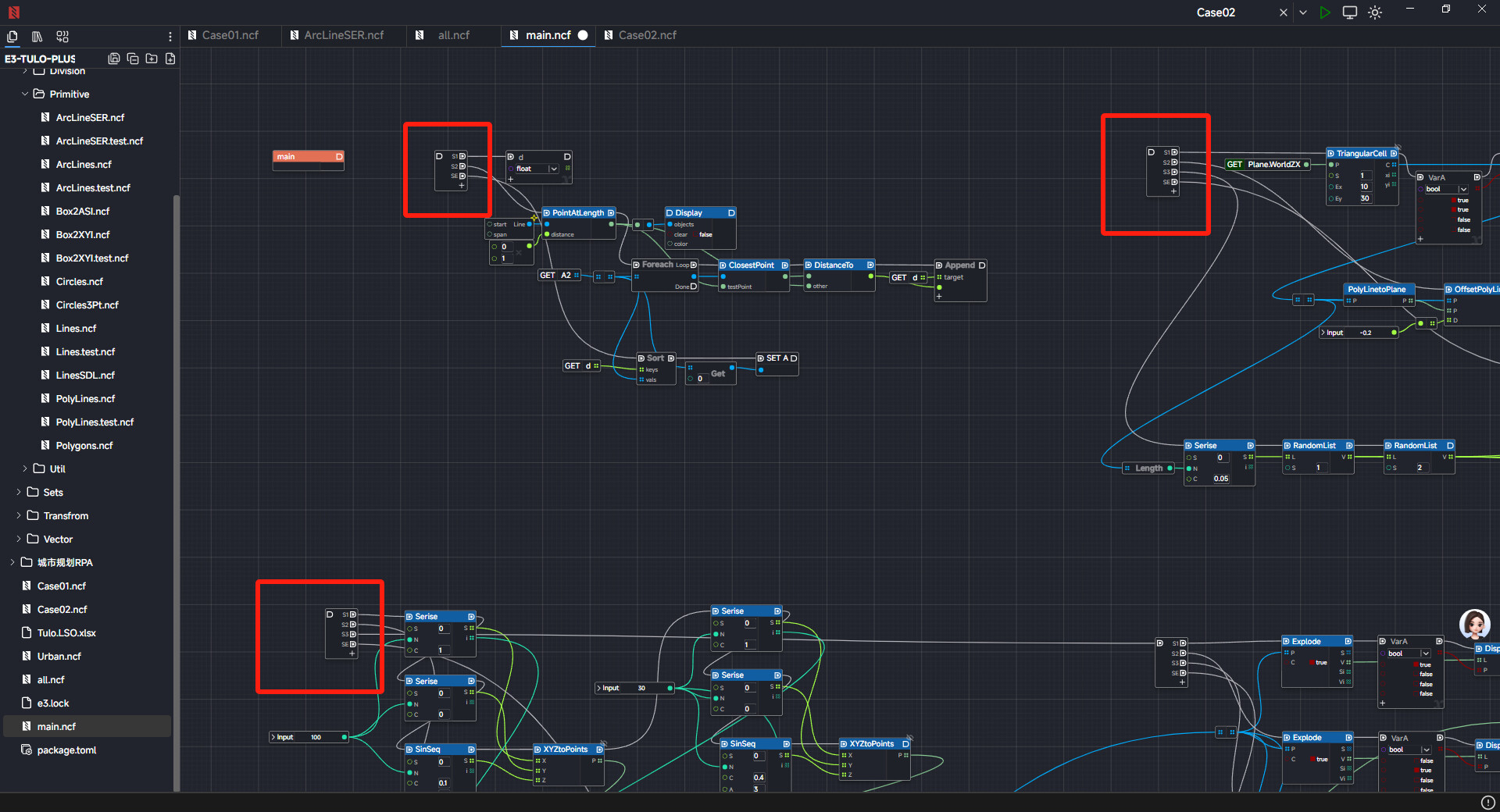

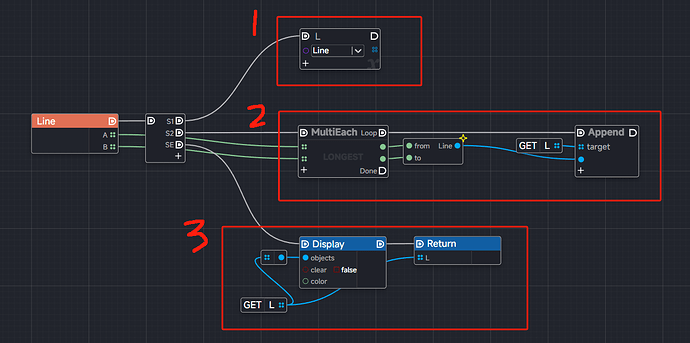

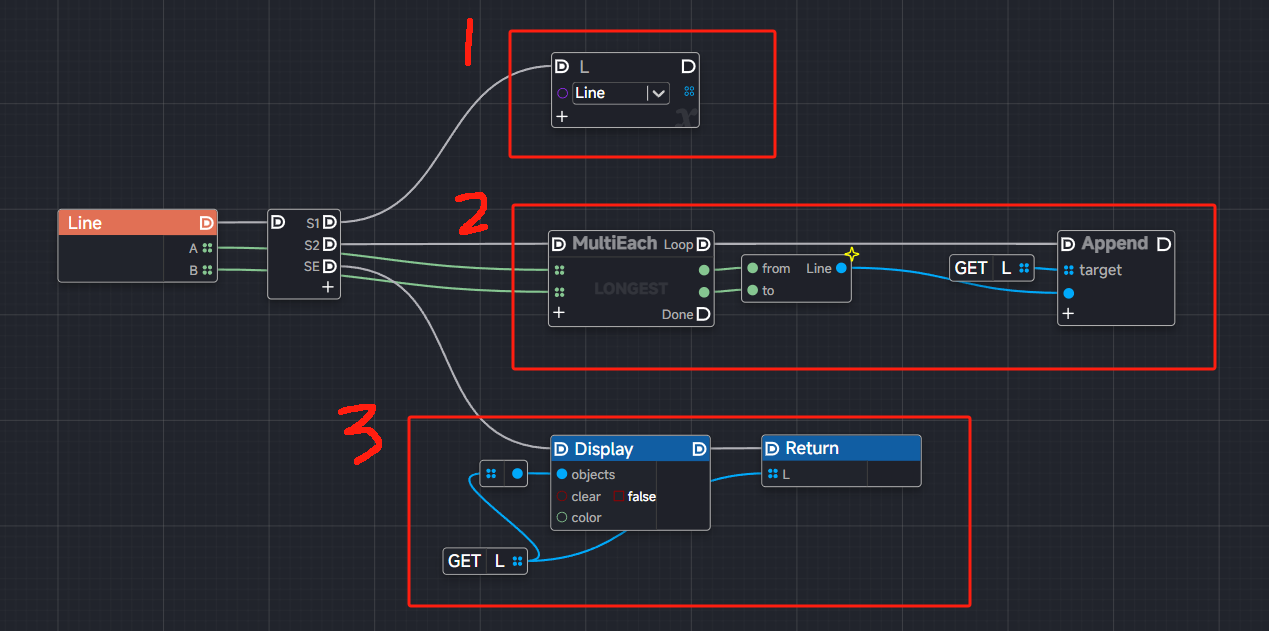

比如下面这个ncf，就是我开发LSO时用的一个惯用结构：
S1：主要用户创建变量容器，提前创建好这些变量
SE：用于链接display、print、Return这些程序末端的功能块
剩下中间部分的S（S2、S3等）：逐步编写程序的主体。

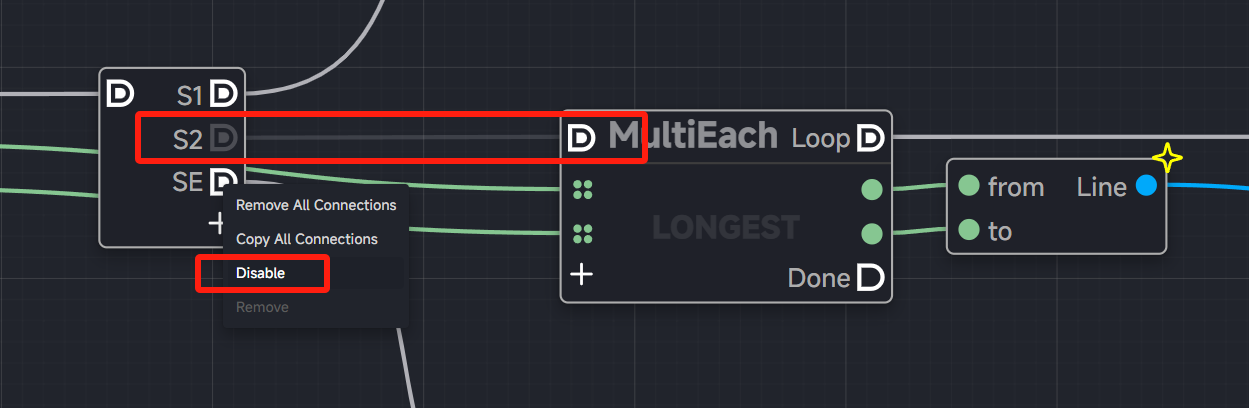

【功能】此外，利用Sequence还用一个好处，就是可以在S端口上右键Disable（临时关闭这个步骤的运行）这给检查程序bug带来了极大的方便。

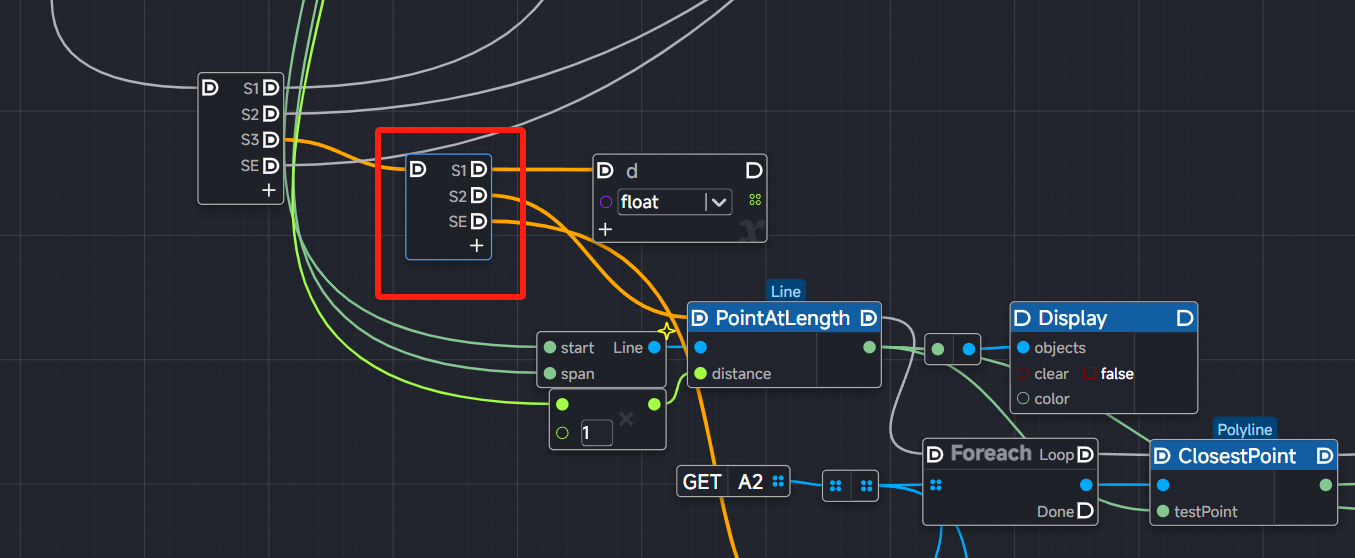

【技巧】面对复杂的案例，我们也可以通过多个Sequence的串联建立每个步骤下的次一级步骤。
【技巧】当一个ncf中想管理多个运行程序时，也可以用Sequence作为一个头部，需要运行哪个时，直接把程序起点模块与之相连就可以。
第三种，循环结算
循环是编程建模中的重要工具，几乎所有的重复、批量计算中都存在循环计算的流程。以下图中For循环模块为例，Loop输出端之后的所有【存在连线的】流程，都会被纳入这个Loop循环之内，根据For循环的参数决定这个Loop之后的循环流程要循环多少次。

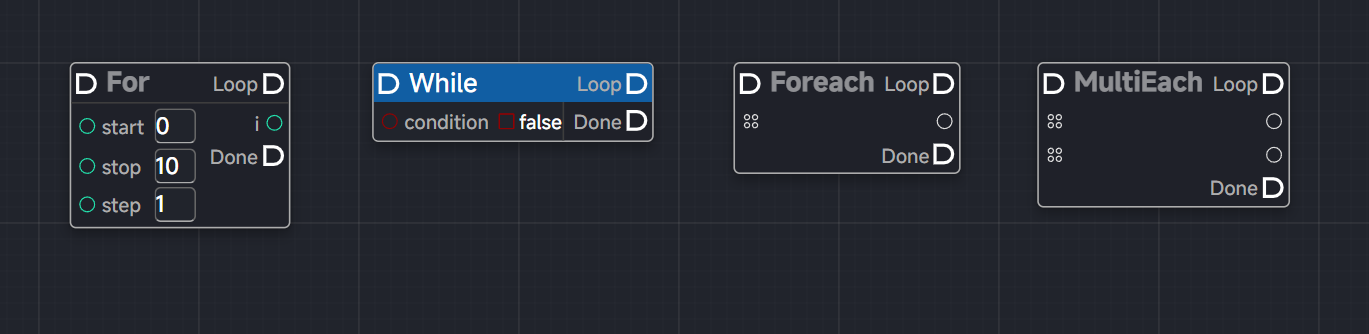

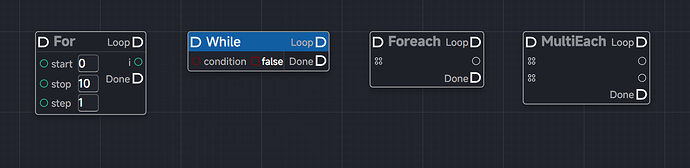

触发循环的模块有如下几个：
1、For：指定循环次数的循环，i 输出目前执行循环的次数
2、While：输入端得到 true 的时候结束循环，一般用于条件判断
3、Foreach：输入一个List列表后，每个循环逐次发放一个Item元素参与运算。常用于把List运算转换为Item循环计算，直到列表数据发放结束。
4、MultiEach：输入多个List列表后，每个循环对应多个列表逐次发放一个对应的Item元素参与运算，一般用于多个列表之间的交叉运算，直到列表数据发放结束。

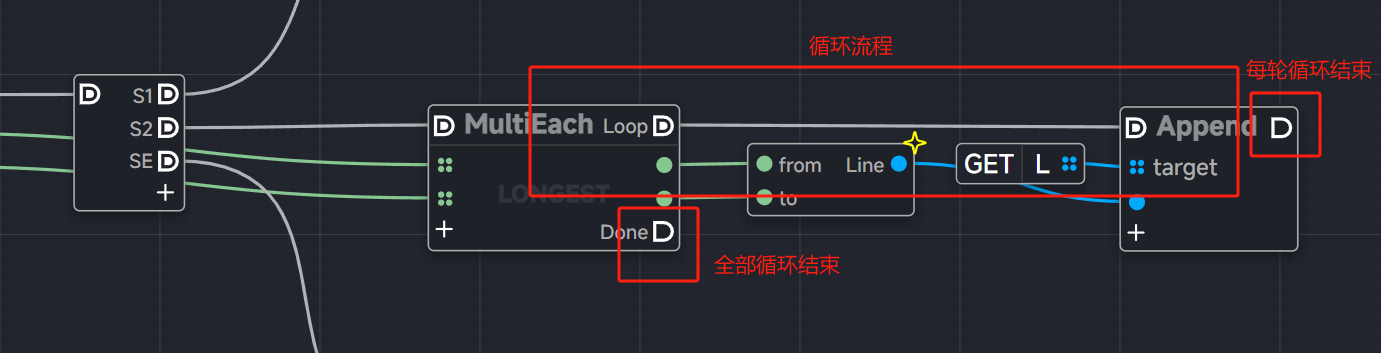

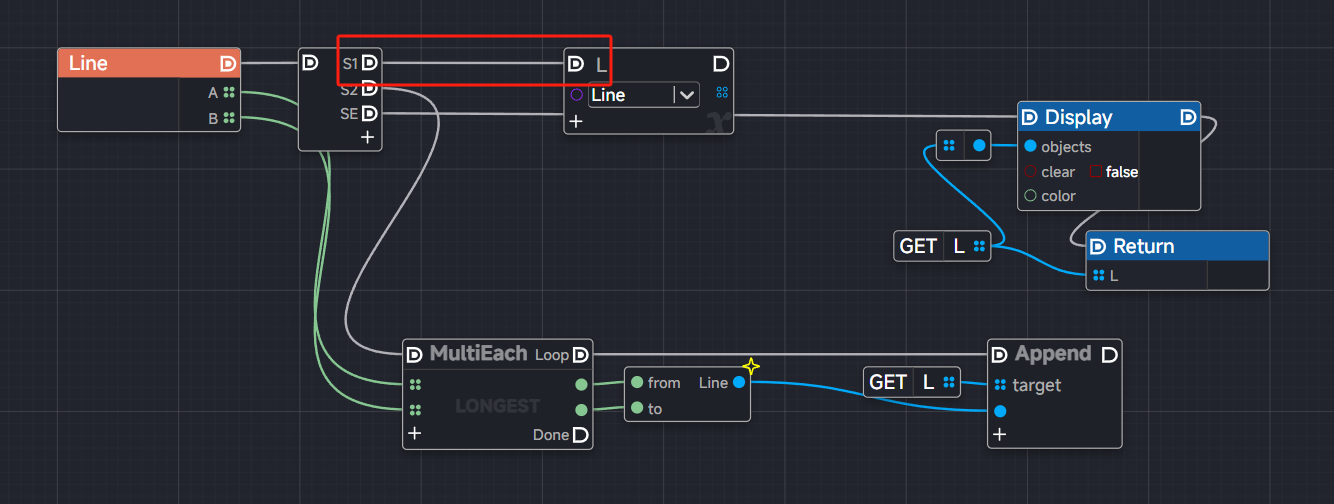

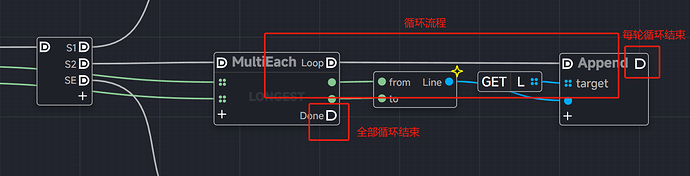

前文提到了每个Loop管理的循环务必是与自己【存在连线的】流程。所以下图循环流程的结束，就在Append的空白输出端这里。这里流程线断掉了，意味着每轮循环在此结束。每轮循环结束后，程序的运行流程会自动回到Loop端重新开始下一轮循环，直至N多轮的循环彻底结束。
那么当所有的循环结束之后，流程结算会去哪里呢？我们可以看到所有的Loop下方都有对应的Done。没错，当全部循环结束后，就会结算对应Loop下Done之后的流程。

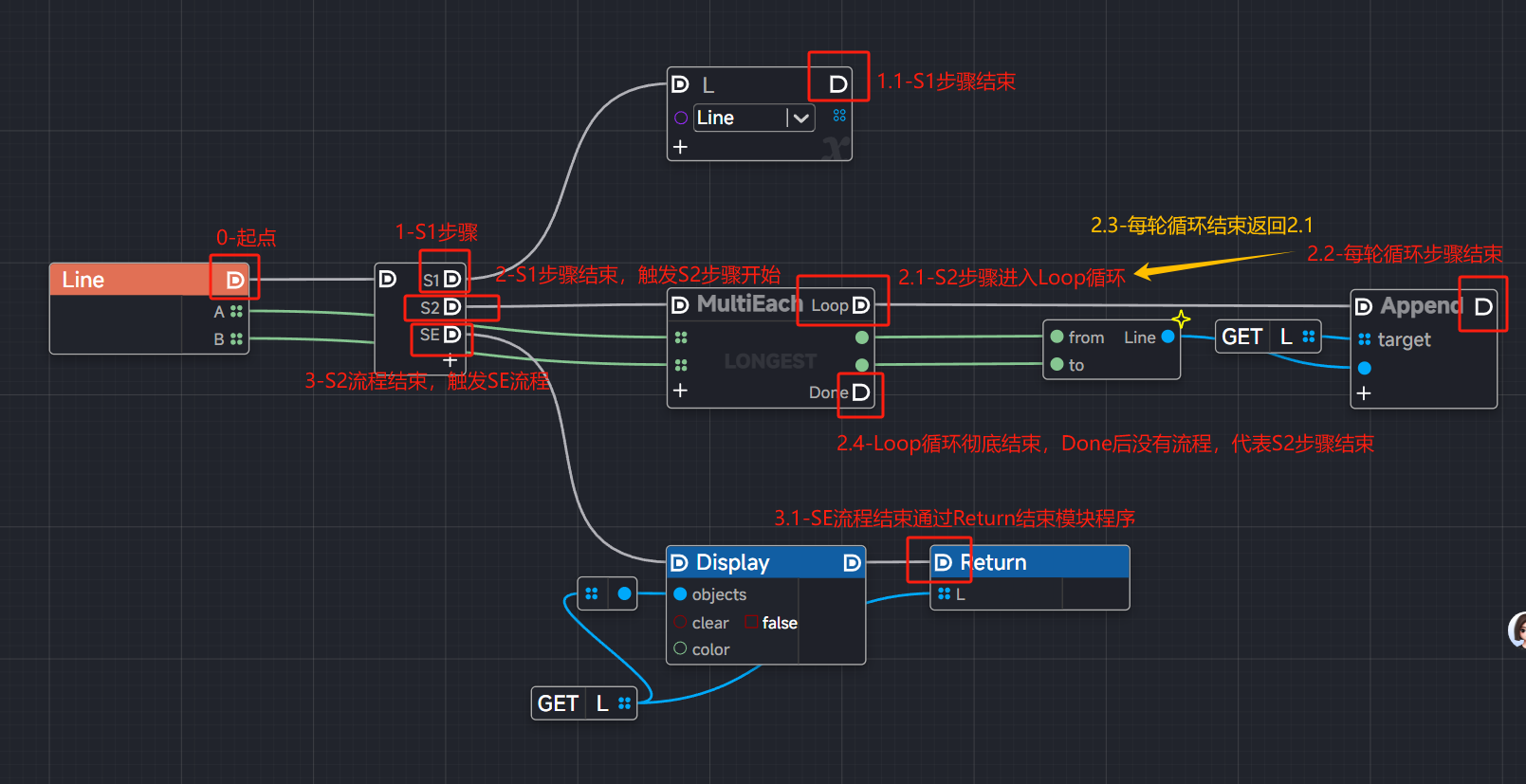

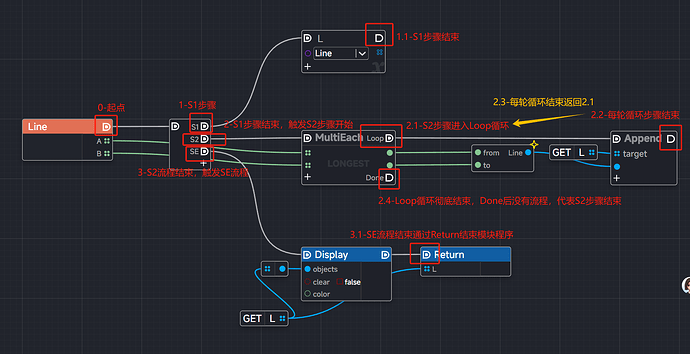

【实操】理解了上述这些基本常见的流程控制，我们通过下面这个例子来总体复习一下，如果下面这个实例能够读懂的话，基本上流程线方面的事也就理解了80%了。
搭建可以按照0 - 1 - 1.1 - 2 - 2.1- 2.2 - 2.3 - 2.4 - 3 - 3.1 的循序逐一解读理解。
第四种，分岔结算
分岔结算和之前最大的区别就是分支上的流程有可能不被结算。前面三种不论流程输出端链接什么，都一定会被结算触发，只是触发的先后有所不同，但分岔结算时，分支上的流程是一定有可能不被发的。

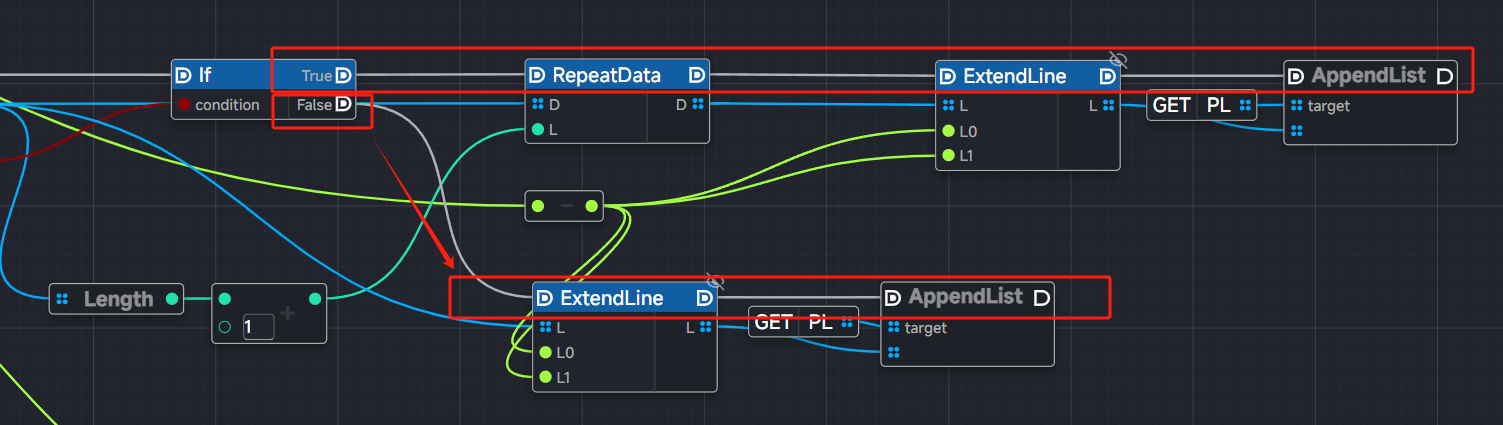

如条件判断If，当判断条件是True时，结算True之后的流程。当判断条件是Flase时，结算Flase之后的流程。
流程的分岔逻辑上并不难理解，但从编程逻辑的角度讲需要额外注意一个非常重要的事情：就是岔路上的不能防止程序必要的模块，比如一些全局变量的创建、或者ncf模块出口Return。因为岔路上的模块在一定条件下不会被触发，而当这些模块又是程序必要的模块时，就会形成程序错误。
第五种，跳出结算
有些程序的执行过程中，可能需要我们临时跳出这个流程，以下几个模块在特殊的环境下会被用到。
以下并不常用，但当大家对程序编辑产生了这种需求时，就会感觉它们也会重要。

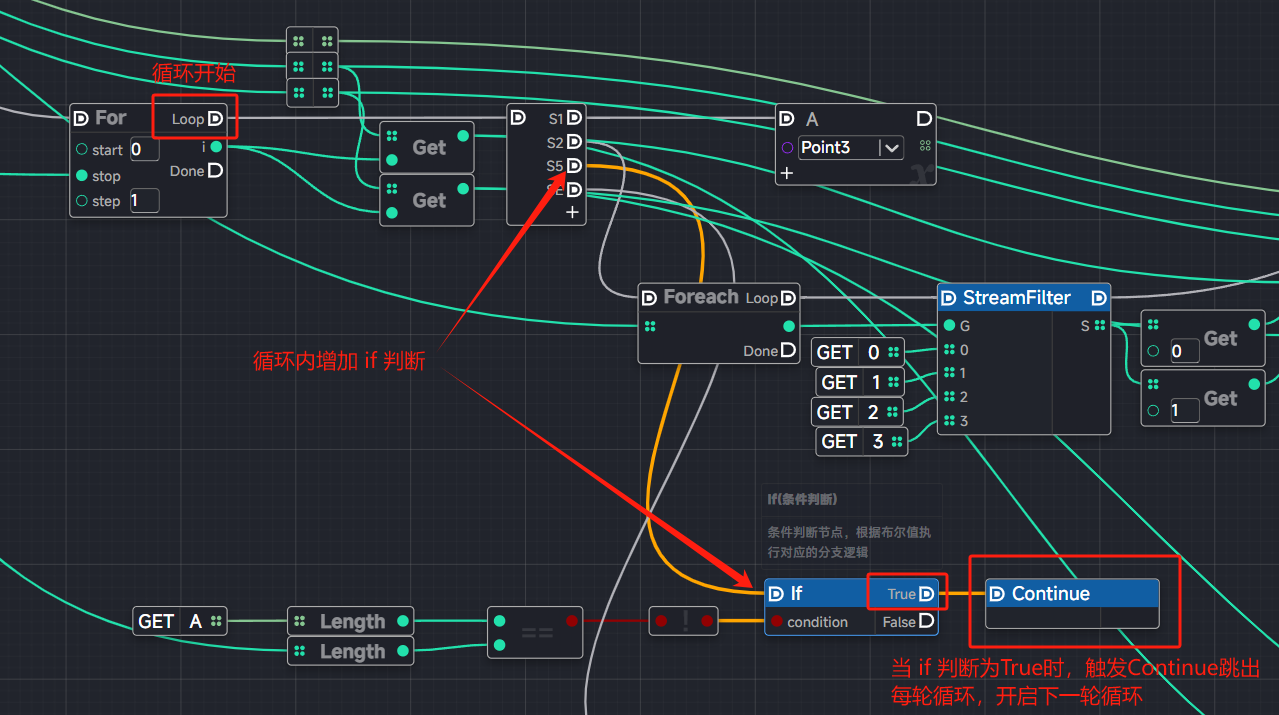

1、Continue，在循环内，被条件触发时可跳出当前本轮循环，直接接入下一循环

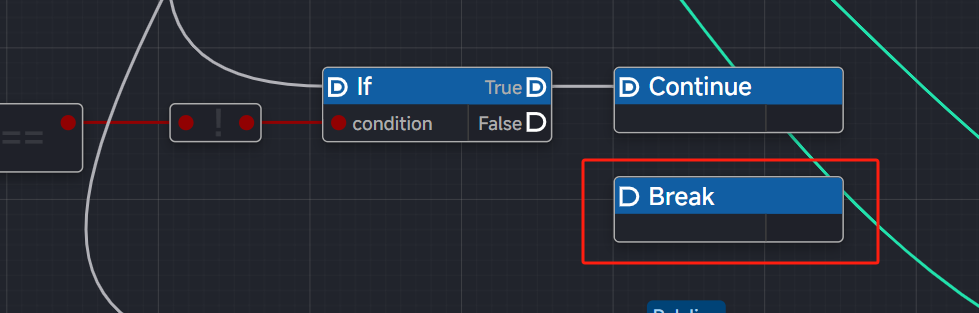

2、Break，和Continue用法类似，只是触发Break时，直接跳出所有循环，进入Done

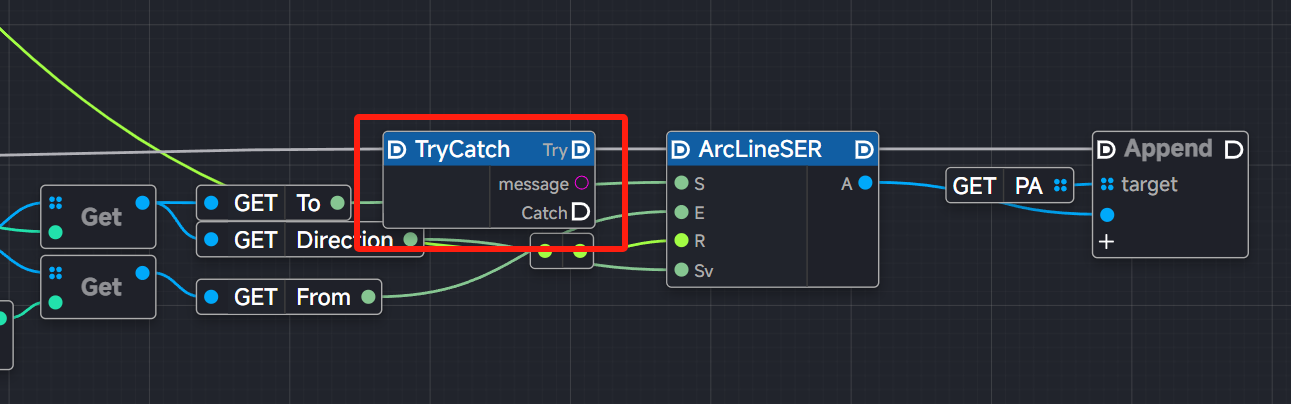

3、TryCatch，主要用于提示或跨过一些程序错误，尤其是在循环算法中，因为每轮输入的数据都有不同，有些模块无法保证所有的数据都能够正确运行，但通常程序遇到错误后，又会停止，所以这个时候就会用到TryCatch，把它串联在容易出问题的模块前，用Try链接，如果Try的流程没有得到正常执行，TryCatch就会自动执行Catch后的流程。
后续举几个例子带大家复习一下这些知识点
未完待续……
。但确实有用，比如我想在循环中找到第一个满足条件的就停止，并输出该次的值，就可以用这个办法。它比break有趣的地方就是一旦从循环中return了，就不会走done，那么如果走done，就可以判断循环的列表中没有任何一个值满足我上面的预设条件。对比来看如果用break，done这条流程一定会走，那么就需要外部加isnull 或者 isempty来再判断是否有满足的值。
