分享E3参数化建模新手集合

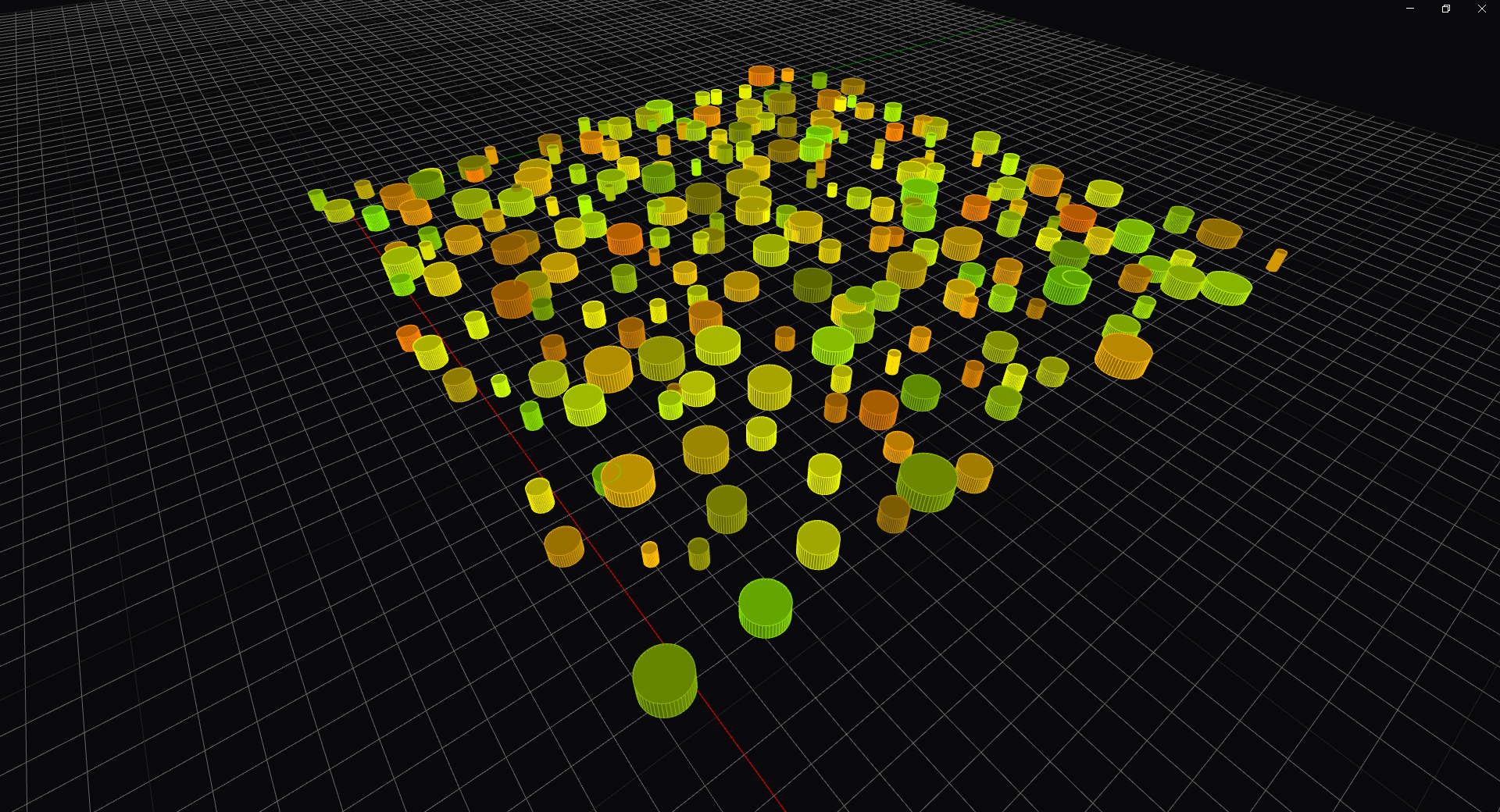

练习01 随机彩色圆柱

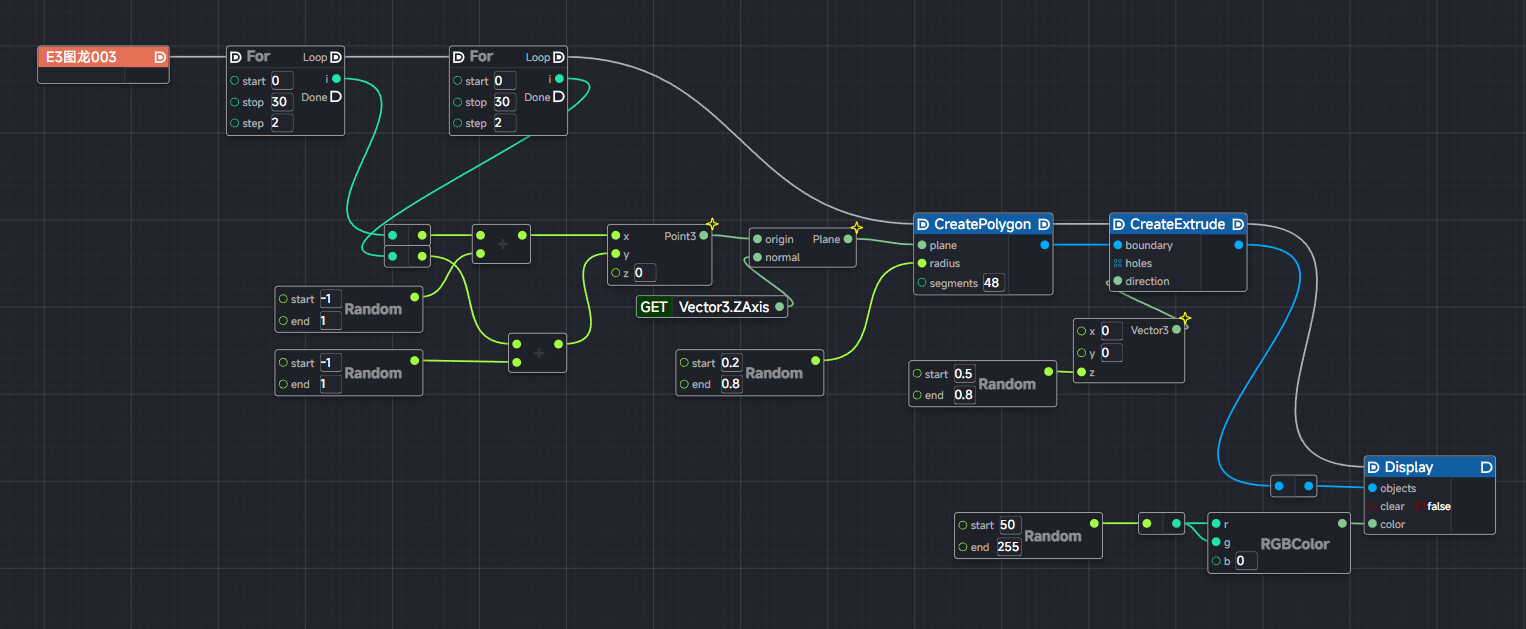

总体生成思路
程序从 “E3 图龙 003” 模块开始，通过双重循环（For Loop）控制生成圆柱体的数量和布局。在循环内部，利用多个Random模块生成随机数，来确定圆柱体在平面上的位置（X、Y 坐标）、高度（Z 坐标）、半径以及颜色。接着，依据这些随机参数，通过Point3模块创建三维点，结合GET Vector3.ZAxis获取的 Z 轴向量，利用Plane模块创建平面，再使用CreatePolygon模块在平面上创建多边形（近似圆形底面），随后通过CreateExtrude模块将多边形拉伸成圆柱体。最后，利用RGBColor模块生成随机颜色，由Display模块将所有生成的圆柱体进行可视化展示。
模块用途
| 模块名称 | 用途 |
|---|---|
| E3 图龙 003 | 作为程序的起始模块，用于触发整个流程或者提供初始的全局参数等，是整个程序运行的起点。 |
| For Loop（第一个） | 设置外层循环，起始值为 0，步长为 2，循环到 30 结束。用于控制生成圆柱体在 x 维度上的布局数量和迭代次数。 |
| For Loop（第二个） | 设置内层循环，起始值为 0，步长为 2，循环到 30 结束。与第一个For Loop配合，在内层进一步细化布局，控制生成圆柱体在 y 维度上的数量和迭代情况。 |
| Random（X、Y 坐标相关） | 生成范围在 -1 到 1 的随机数，用于确定圆柱体在平面上 X、Y 方向的随机位置。 |
| Random（Z 坐标相关） | 生成范围在 0.2 到 0.8 的随机数，用来确定圆柱体的随机高度。 |
| Random（半径相关） | 生成范围在 0.5 到 0.8 的随机数，用于设定圆柱体底面半径大小。 |
| Random（颜色相关） | 生成范围在 50 到 255 的随机数，用于确定圆柱体颜色的分量。 |
| Point3 | 根据传入的 X、Y、Z 坐标值创建三维空间中的点，为后续创建平面和几何体提供位置信息。 |
| GET Vector3.ZAxis | 获取三维空间中 Z 轴的方向向量，用于确定平面的法向量方向等与方向相关的操作。 |
| Plane | 根据传入的原点坐标（origin）和法向量（normal，此处使用GET Vector3.ZAxis获取的 Z 轴向量 ）创建一个平面，作为后续创建多边形的基础平面。 |
| CreatePolygon | 在指定平面（plane）上，按照给定的半径（radius）和分段数（segments，这里为 48 ）创建一个多边形，近似于圆形，作为圆柱体的底面。 |
| CreateExtrude | 将CreatePolygon创建的多边形（边界boundary ），沿着指定方向（direction，此处用 Z 轴方向 ）拉伸，生成三维的圆柱体。 |
| RGBColor | 根据传入的红（r）、绿（g）、蓝（b）分量值创建颜色对象，这里绿色和蓝色分量固定为 0，红色分量由随机数确定，用于设置圆柱体的颜色。 |
| Display | 将生成的所有圆柱体对象（objects）进行可视化展示，可设置是否清除之前内容（clear ）以及显示颜色（color ）等属性。 |
/
/
/
练习02 动态螺旋点阵

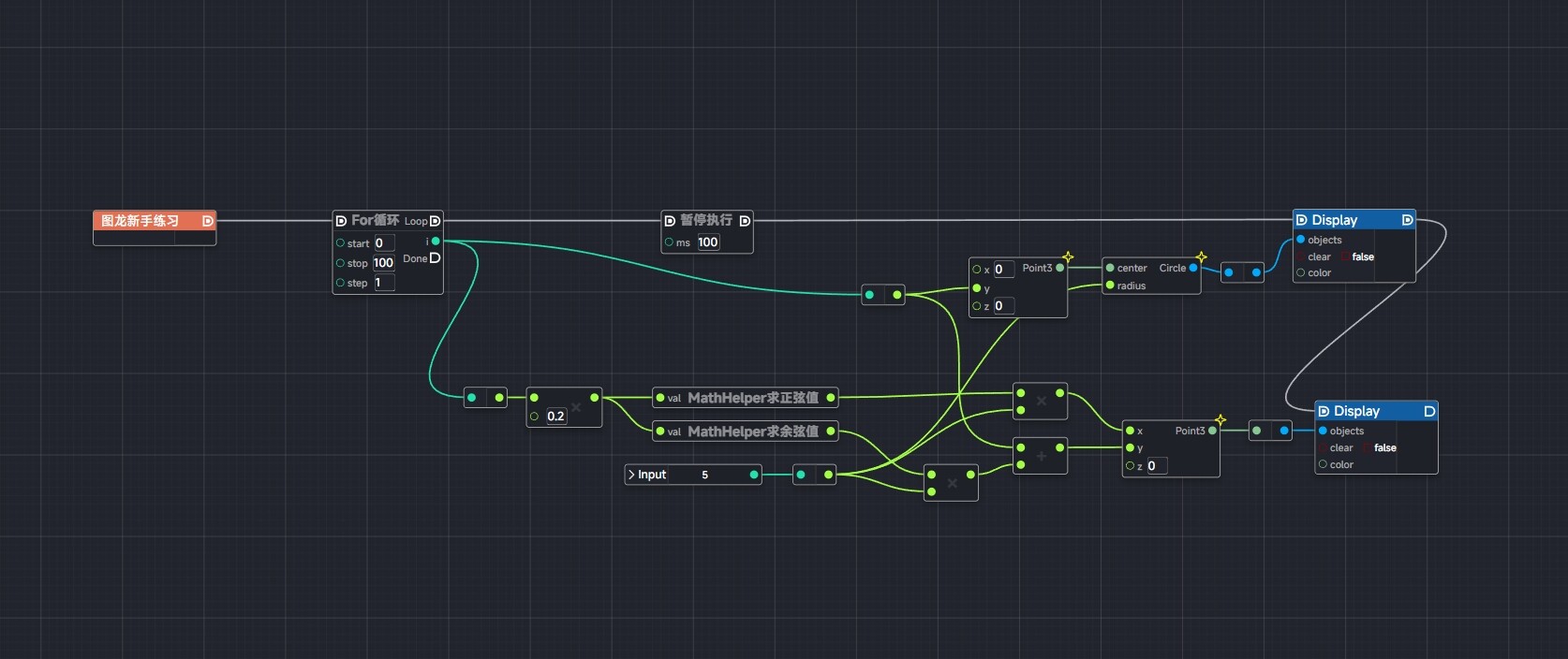

总体生成思路
程序从“图龙新手练习”模块触发起始信号，通过“For 循环”模块设定从0到100、步长为1的循环迭代过程。在每次循环中，利用“MathHelper求正弦值”和“MathHelper求余弦值”模块对循环计数等数值进行数学运算，再结合乘法模块进一步处理数值。通过这些运算结果，使用“Point3”模块创建三维点坐标，进而确定“Circle”模块所定义圆的中心点位置及相关参数。循环过程中，通过“暂停执行”模块控制每轮迭代的时间间隔为100毫秒，最后利用“Display”模块将创建的圆等对象进行可视化展示。
运算模块及解释说明
| 模块名称 | 用途 | 参数说明 |
|---|---|---|
| 图龙新手练习 | 作为程序的起始模块，触发整个流程 | 无 |
| For 循环 | 设置循环，控制迭代次数。起始值为0，停止值为100，步长为1 | start：循环起始值，取值0；stop：循环停止值，取值100；step：循环步长，取值1 |
| Sleep 暂停执行 | 暂停程序执行，控制执行节奏，暂停时间为100毫秒 | ms：暂停时间，取值100 |
| Display | 可视化展示对象，可设置是否清除之前对象及显示颜色 | objects：要展示的对象；clear：是否清除之前对象，默认false；color：显示颜色，可设置 |
| Circle | 根据中心点和半径创建圆 | center：圆的中心点（三维点）；radius：圆的半径 |
| Point3 | 根据x、y、z坐标值创建三维空间中的点 | x：x坐标值；y：y坐标值；z：z坐标值 |
| 乘法模块（多个） | 对输入数值进行乘法运算，用于数据处理 | 输入数值1、输入数值2等，具体根据连接的输入数据而定 |
| MathHelper求正弦值 | 对输入值求正弦值，用于数学计算 | val：输入数值 |
| MathHelper求余弦值 | 对输入值求余弦值，用于数学计算 | val：输入数值 |
| > input（数值比较模块） | 将输入值与5进行比较，输出布尔值结果 | input：输入数值，本程序中取值5 |

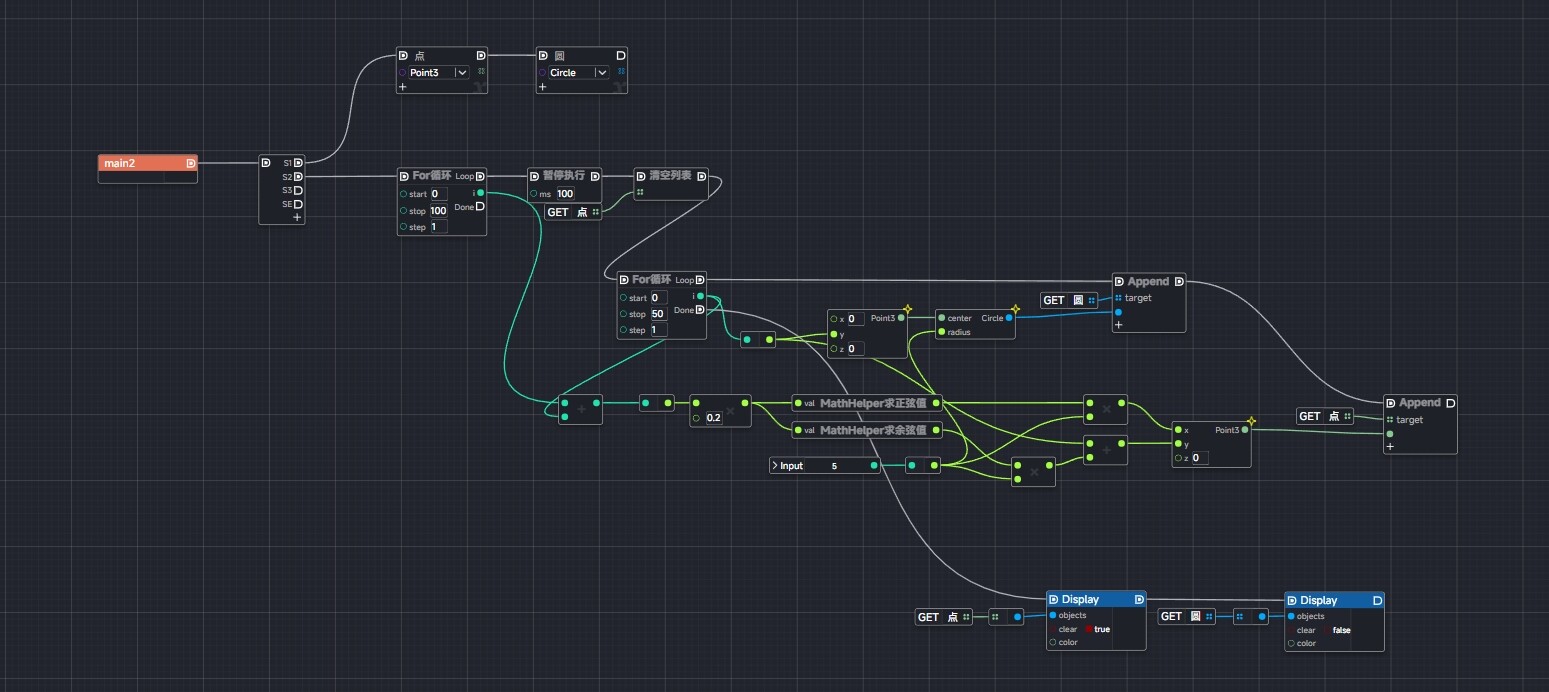

升级版 总体生成思路
从 main2 模块启动流程，核心靠双重循环驱动动态动画：外层 For 循环作为 “帧控制器”，每轮迭代对应动画一 “帧”，迭代时先通过 “清空列表” 模块删掉上一帧数据，保证画面不叠加；内层 For 循环在每帧内运行，利用数学运算、点创建等模块生成该帧所需图形元素（如点、圆 ）。
每帧元素生成后，“暂停执行” 模块控制帧间间隔（类似 sleep 定速），接着 Display 模块渲染当前帧画面。如此循环，外层循环逐帧切换、内层循环填充单帧内容、清空旧帧 + 暂停控速 + 实时渲染，让图像实现 “一帧一更新” 的动态变化效果，替代上一版元素叠加模式，达成画面动态更替。
相关项目文件：
图龙新手练习.zip (28.3 KB)
